Извещатель пожарный дымовой оптико-электронный ИП 212-45 предназначен для раннего обнаружения загорания, сопровождающегося появлением дыма малой концентрации в закрытых помещениях различных зданий и сооружений. Область применения извещателя распространяется, в основном, на объекты коммерческого характера, такие как промышленные помещения, гостиничные комплексы, рестораны, кафе, магазины, административные здания, торговые центры, офисные помещения, коттеджи и многие другие.



КОНСТРУКЦИЯ И ПРИНЦИП РАБОТЫ


Извещатель пожарный ИП 212-45 представляет собой оптико-электронное устройство, осуществляющее сигнализацию о появлении дыма в месте установки. При этом уменьшается внутреннее сопротивление извещателя и свечение оптического индикатора становится постоянным. Питание извещателя и передача сигнала "Пожар" осуществляется по двухпроводному шлейфу сигнализации (ШС) и сопровождается включением оптического индикатора при срабатывании извещателя.


Состояние индикатора Индикация
Дежурный режим Мигание оптического индикатора с периодом (5 ± 1) с
Режим "Пожар" Постоянное свечение оптического индикатора


Схема подключения извещателя по 2-х проводному шлейфу:





Извещатель пожарный ИП 212-45 состоит из розетки и датчика, представляющего собой пластмассовый корпус, внутри которого размещена оптико-электронная система и плата с радиоэлементами. Разъемное соединение датчика с розеткой обеспечивает удобство монтажа и простоту обслуживания извещателя. Съемная дымовая камера позволяет экономить время и обеспечивает удобство обслуживания извещателя.
Контактная база извещателя разработана на основе безвинтовых контактов, что экономит время монтажа и обеспечивает надежность электрического контакта.
Короткозамкнутые контакты 3 и 4 извещателя обеспечивают возможность формирования в ШС приемно-контрольного прибора режима "Неисправность" при изъятии датчика из розетки.




Извещатель ИП 212-45 предназначен для круглосуточной и непрерывной работы со следующими приборами:

  • ППК-2;
  • «Нота», «Сигнал-ВК», «Радуга» , «Луч»;
  • ППКОП 0104065-20-1 "Сигнал-20";
  • приборами Гранд Магистр;
  • приборами Гранит;
  • приборами ВЭРС;
  • любыми другими приемно-контрольными приборами, обеспечивающими напряжение питания в шлейфе сигнализации в диапазоне от 9 до 30 В и воспринимающими сигнал "Пожар" в виде скачкообразного уменьшения внутреннего сопротивления извещателя в прямой полярности до величины не более 1 кОм.

Предусмотрена специальная модификация встроенного в розетку извещателя монтажного кольца для установки извещателя ИП 212-45 в подвесной потолок.


ОСОБЕННОСТИ

Улучшенные потребительские свойства:
- в извещателе применена уникальная микросхема собственной разработки, осуществляющая цифровую обработку сигналов оптопары, а также новый улучшенный алгоритм компенсации запыленности, повышающий помехозащищенность и позволяющий исключить ложные срабатывания;
- горизонтальный и вертикальный дымозаход обеспечивают оперативность срабатывания извещателя при появлении первых признаков дыма;
- промигивание светодиода в дежурном режиме;
- удобное тестирование с помощью кнопки максимально облегчает задачу технических специалистов;
 - корпус извещателя изготовлен из ударопрочного и износостойкого материала АБС, выпускается в любой цветовой гамме по требованию заказчика;
- малые габаритные размеры и евродизайн корпуса;
- безупречная репутация.

Безвинтовой способ крепления проводов:
- БЫСТРОТА крепления проводов  уменьшение времени, затрачиваемого на подключение проводов, связано с применением кнопки-зажима;
- НАДЕЖНОСТЬ электрического контакта  с течением времени за счет упругого поджима проводов невозможно ослабление зажима;
- КОМПАКТНОСТЬ зажимного устройства  соседнее расположение контактов «питание» и «земля» позволяет при подключении извещателя к шлейфу использовать соседние каналы для завода проводов.
- снижение вероятности потери электрического контакта в соединении;
- предусмотрена возможность применения защиты от съема датчика без специального инструмента.

Аэродинамические показатели:
- в извещателе ИП 212-45 значительно уменьшены зазоры между крышкой и дымовой камерой, что значительно улучшает аэродинамические показатели.

Унификация деталей:
  - универсальная розетка в конструкции извещателя дает возможность простой взаимозамены с другими извещателями производства Компании «РУБЕЖ» при монтаже  ИП 212-41, ИП 212-141, ИП 212-95 и ИП 212-87 (все извещатели на базе безвинтовых контактов).


ТАБЛИЦА ИСПОЛНЕНИЙ ИЗВЕЩАТЕЛЯ ИП 212-45
Вариант исполнения Влагозащита Сетка* УС-01** "Пятый контакт"** УС-02**
Розетка с круговыми контактами + + + + +
Розетка с круговыми контактами под винт + + + + +
Розетка для крепления на подвесной потолок + + + + +
Розетка для крепления на подвесной потолок под винт + + + + +


Примечание:
*сетка предназначена для дополнительной защиты от мелких насекомых; может устанавливаться как пластиковая,так и металлическая
** устанавливается одна из 3 опций либо УС-01,либо УС-02,либо "Пятый контакт"

  Для удобства подключения извещателя к приборам, имеющим функцию определения количества сработавших извещателей (один или два), применяется добавочный резистор или устройство согласования УС-01, установленное в розетку и содержащее резистор 820 Ом (под заказ любой) и контактную колодку.
Номиналы добавочных резисторов для подключения к приборам в таблице:
Таблица рассчёта добавочного сопротивления

Схемы подключения извещателей к приемно-контрольному прибору с использованием УС-01



ВНИМАНИЕ! НЕ РАЗРЕШАЕТСЯ ПОДКЛЮЧАТЬ ИЗВЕЩАТЕЛЬ К ПРИЕМНО-КОНТРОЛЬНЫМ ПРИБОРАМ И К АВТОНОМНЫМ ИСТОЧНИКАМ ПИТАНИЯ БЕЗ ЭЛЕМЕНТОВ, ОГРАНИЧИВАЮЩИХ ТОК В РЕЖИМЕ "ПОЖАР" ДО 20 мА.

Также в розетке извещателя предусмотрено крепление для установки добавочного резистора -"ПЯТЫЙ КОНТАКТ"
Для самостоятельного крепления резистора необходимо:
1.Шайба 3 ГОСТ 10450 - 2 шт.
2.Винт самонарезающий ∅3 мм - 1 шт.

По требованию заказчика завод изготовитель устанавливает необходимую комплектацию в розетку извещателя.

Схемы подключения извещателей к приемно-контрольному прибору с использованием "Пятого контакта"

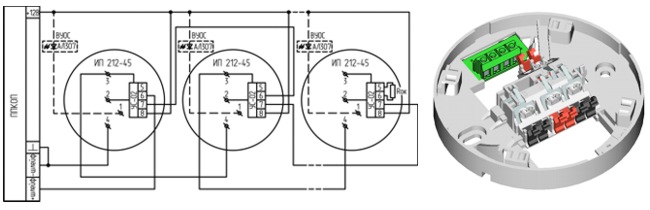

Извещатель может работать с приборами, имеющими четырехпроводную схему включения, с помощью устройства согласования УС-02, установленного в корпусе штатной розетки извещателя. Схема подключения извещателей в четырехпроводные шлейфы приемно-контрольного прибора с использованием УС-02 приведена ниже:


Примечание:ВУОС устанавливается по мере необходимости.
  ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Чувствительность извещателя 0,05-0,2 дБ/м
Напряжение питания 9-30 В
Ток потребления в дежурном режиме не более 0,045 мА
Инерционность срабатывания не более 9 сек
Допустимый уровень воздействия фоновой освещенности 12000 лк
Допустимая скорость воздушного потока до 10 м/с
Помехоустойчивость ( по ГОСТ Р 53325):
- к наносекундным импульсам напряжения 3 степень
- к электростатическому разряду 3 степень
- к электромагнитному полю 3 степень
Способ защиты от поражения электрическим током 3 класс
Степень защиты оболочки извещателя IP 30
Габаритные размеры ∅93х46 мм
Вес извещателя 210 г.
Максимальная относительная влажность 93 ± 1%
Диапазон рабочих температур -45-+55 °С
Средний срок службы не менее 10 лет
Характеристики
Основные атрибуты
Производитель  Рубеж
Страна производительРоссия
Тип извещателяНеадресный
Приведение в действиеАвтоматическое
Контролируемый признак пожараДым
Контролируемая площадь81.0 (м2)
