ИП 212-141 с КМЧ - извещатель пожарный дымовой оптико-электронный с комплектом крепления

КМЧ (КОМПЛЕКТ МОНТАЖНЫХ ЧАСТЕЙ)

НАЗНАЧЕНИЕ

Комплект монтажных частей предназначен для крепления извещателей ЕР 212-41М и ЕР 212-87 в зданиях с подвесными потолками. Выпускается в модификациях: КМЧ-1, КМЧ-2, КМЧ-3 для EP 212-41М; КМЧ-6 для EP 212-87.

КМЧ-1 крепится на потолок при помощи скобы, а пластмассовым фланцем осуществляется эстетическое закрытие креплений.

КМЧ-2, КМЧ-3 и КМЧ-6 имеют в своем составе металлический фланец: КМЧ-2 крепится при помощи пружин, которые заводятся в запотолочное пространство и таким образом находятся вне зоны видимости, а КМЧ-3 и КМЧ-6 – при помощи саморезов.

Извещатель пожарный ИП 212-141 представляет собой оптико-электронное устройство, осуществляющее сигнализацию о появлении дыма в месте установки. При этом уменьшается внутреннее сопротивление извещателя и свечение оптического индикатора становится постоянным. Питание извещателя и передача сигнала "Пожар" осуществляется по двухпроводному шлейфу сигнализации (ШС) и сопровождается включением оптического индикатора при срабатывании извещателя.

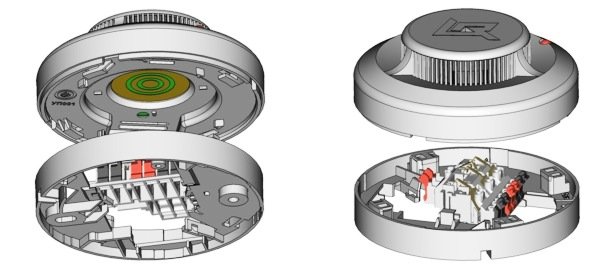

Извещатель пожарный ИП 212-141 состоит из розетки и датчика, представляющего собой пластмассовый корпус, внутри которого размещена оптико-электронная система и плата с радиоэлементами. Разъемное соединение датчика с розеткой обеспечивает удобство установки, монтажа и обслуживания извещателя.

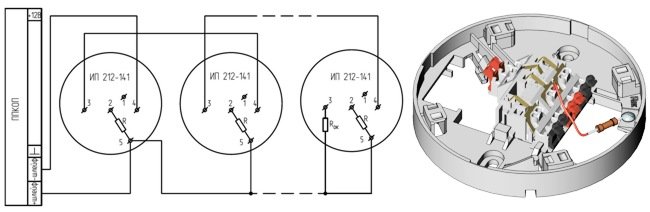

Короткозамкнутые контакты 3 и 4 извещателя обеспечивают возможность формирования в ШС приемно-контрольного прибора режима "Неисправность" при изъятии датчика из розетки.

Программа расчёта дополнительных сопротивлений

Номиналы добавочных резисторов для подключения к приборам:
- Сигнал -20, Сигнал-20П - 1,6 кОм ± 5%
- Гранит - 510 Ом ± 5%
- Гранд Магистр - 750 Ом ± 5%

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Чувствительность извещателя 0,05-0,2 дБ/м
Напряжение питания 9-30 В
Ток потребления в дежурном режиме не более 0,04 мА
Инерционность срабатывания не более 9 сек
Допустимый уровень воздействия фоновой освещенности 12000 лк
Допустимая скорость воздушного потока до 10 м/с
Помехоустойчивость ( по ГОСТ Р 53325):
- к наносекундным импульсам напряжения 3 степень
- к электростатическому разряду 3 степень
- к электромагнитному полю 3 степень
Способ защиты от поражения электрическим током 3 класс
Степень защиты оболочки извещателя IP 30
Габаритные размеры 93х46 мм
Вес извещателя 210 г.
Максимальная относительная влажность 95 ± 3%
Диапазон рабочих температур -45-+55 °С
Средний срок службы не менее 10 лет
