Извещатель пожарный ИП 212-141 представляет собой оптико-электронное устройство, осуществляющее сигнализацию о появлении дыма в месте установки. При этом уменьшается внутреннее сопротивление извещателя и свечение оптического индикатора становится постоянным. Питание извещателя и передача сигнала "Пожар" осуществляется по двухпроводному шлейфу сигнализации (ШС) и сопровождается включением оптического индикатора при срабатывании извещателя.
Состояние индикатора | Индикация |
Дежурный режим | Мигание оптического индикатора с периодом (5 ± 1) с |
Режим "Пожар" |
Постоянное свечение оптического индикатора |

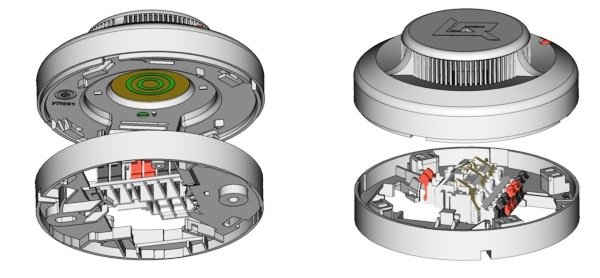

Извещатель пожарный ИП 212-141 состоит из розетки и датчика, представляющего собой пластмассовый корпус, внутри которого размещена оптико-электронная система и плата с радиоэлементами. Разъемное соединение датчика с розеткой обеспечивает удобство установки, монтажа и обслуживания извещателя.

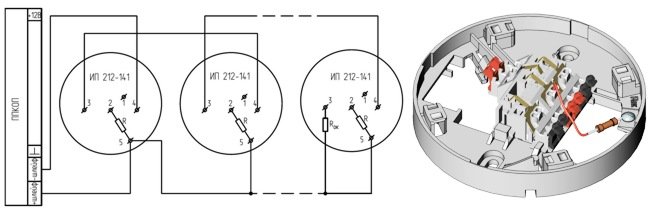

Короткозамкнутые контакты 3 и 4 извещателя обеспечивают возможность формирования в ШС приемно-контрольного прибора режима "Неисправность" при изъятии датчика из розетки.
Программа расчёта дополнительных сопротивлений
Номиналы добавочных резисторов для подключения к приборам:
- Сигнал -20, Сигнал-20П - 1,6 кОм ± 5%
- Гранит - 510 Ом ± 5%
- Гранд Магистр - 750 Ом ± 5%
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Чувствительность извещателя 0,05-0,2 дБ/м
Напряжение питания 9-30 В
Ток потребления в дежурном режиме не более 0,04 мА
Инерционность срабатывания не более 9 сек
Допустимый уровень воздействия фоновой освещенности 12000 лк
Допустимая скорость воздушного потока до 10 м/с
Помехоустойчивость ( по ГОСТ Р 53325):
- к наносекундным импульсам напряжения 3 степень
- к электростатическому разряду 3 степень
- к электромагнитному полю 3 степень
Способ защиты от поражения электрическим током 3 класс
Степень защиты оболочки извещателя IP 30
Габаритные размеры 93х46 мм
Вес извещателя 210 г.
Максимальная относительная влажность 95 ± 3%
Диапазон рабочих температур -45-+55 °С
Средний срок службы не менее 10 лет
Основные атрибуты | |
---|---|
Приведение в действие | Автоматическое |
Производитель | Рубеж |
Принцип действия извещателя | Оптико-электронный |
Страна производитель | Россия |
Тип извещателя | Неадресный |
Контролируемый признак пожара | Дым |
- Цена: 2 600 ₸
