Назначение:

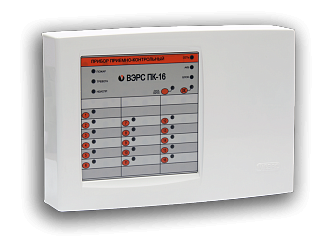

Приборы ВЭРС-ПК16/24 Версия 3.2 являются универсальными приборами, обеспечивающими на объектах охрану от проникновения, пожарную охрану, контроль доступа, световое и звуковое оповещение. Прибор может быть использован как автономно, так и в составе централизованных систем охраны.
Приборы ВЭРС-ПК16/24 Версия 3.2 сохраняют полную преемственность приборам ВЭРС-ПК16/24 Версии 3.1 по функционалу и схеме подключения, но обладают рядом преимуществ:
- Внедрен высокоэффективный импульсный источник питания;
- Расширен диапазон рабочего сетевого напряжения - 135-242 В;
- Поддерживается полноценная работа с глубоко разряженной АКБ;
- Прибор оснащен встроенным интерфейсом USB для загрузки и считывания конфигурации;
- Разработано новое программное обеспечение для конфигурирования прибора - ВЭРС-ПК Prog;
- Уменьшен удельный вес.
Выполняет функции:
- Контроль состояния шлейфов сигнализации (ШС) с подключенными к ним охранными, пожарными или технологическими извещателями;
- Выдача извещений ПОЖАР, ТРЕВОГА, НЕИСПРАВНОСТЬ на 3 выходных реле ПЦН;
- Управление звуковыми, световыми, речевыми оповещателями, табло «ВЫХОД», подключенными к выходам оповещения;
- Контроль прохода через одну точку доступа;
- Контроль линий подключения оповещателей;
- Передача извещений на подключаемые к прибору регистратор событий ВЭРС-РС версия 3.1, блок выходных реле ВЭРС-БРУ версия 3.1, блок ключей ВЭРС-БК, ВЭРС-БМК по интерфейсу RS-485;
Возможности и особенности:
- Гибкое программирование до 36 -х параметров прибора и ШС;
- Три типа ШС: «Пожарный», «Охранный» и «Технологический»;
- Объединение ШС в разделы для общего управления;
- Управление ШС электронными ключами (до 255 ключей);
- Управление замком двери, обеспечение прохода по ключам доступа;
- Встроенный резервированный источник питания с АКБ 4,5А*ч;
- Возможность подключения внешнего РИП;
- Выходы 12 В и выходы на оповещатели с электронной защитой от КЗ и перегрузки, защита от перегрузок по питанию, защита от импульсных помех по ШС;
- Исполнение в пластмассовом и металлическом корпусах;
- Подключение внешних блоков по RS-485.
Встроенный контроллер интерфейса RS-485 обеспечивает работу прибора с внешними подключаемыми устройствами «ВЭРС-БРУ версия 3.1.», «ВЭРС-РС версия 3.1.», «ВЭРС-БК», «ВЭРС-БMК». При работе по данному интерфейсу осуществляется постоянный двухсторонний обмен данными с устройствами: прибор передает информацию о текущих событиях в блоки реле и регистраторы. А блоки реле и регистраторы, в свою очередь, передают данные прибору о своем присутствии в сети. Интерфейс RS-485 позволяет организовать параллельную работу нескольких блоков реле ВЭРС-БРУ версия 3.1. и/или ВЭРС-РС версия 3.1, ВЭРС-БК, ВЭРС-БMК.
Тактики охранных ШС:
- "С задержкой на выход и вход";
- "Задержка с открытой дверью";
- "Тихая тревога»;
- "Автовзятие";
- "Тревожный";
- "Круглосуточный";
- "Контроль снятого состояния".
Тактики пожарных ШС:
- ШС повышенной нагрузочной способностью (увеличение тока дежурного режима до 2,85 мА);
- Однопороговый и двухпороговый режим опроса извещателей;
- Алгоритм верификации (переопрос);
- Программирование задержки восстановления пожарного извещателя при переопросе состояния пожарных извещателей в ШС;
- "Автовзятие";
- "Круглосуточный".
Технические характеристики:
Количество ШС, подключаемых к прибору в зависимости от исполнения, шт |
16 |
Питание прибора: |
|
от сети переменного тока частотой (50±1) Гц, В |
135 - 242 |
от аккумулятора, В |
12 ± 15 % |
Максимальная мощность, потребляемая прибором от сети переменного тока, ВА, не более |
12 |
Максимальный ток, потребляемый прибором в дежурном режиме от внутреннего резервного аккумулятора при пропадании сети, А, не более |
0,16 |
Напряжение, выдаваемое прибором на внешнюю нагрузку, В |
12±2 |
Суммарный ток внешней нагрузки прибора по цепи 12В (без АКБ), А не более |
|
ВЭРС-ПК 16 |
0,75 |
Максимальный ток внешней нагрузки прибора по цепи 12В (при наличии АКБ или внешнего РИП) А, не более: |
1,2 |
Напряжение на клеммах для подключения ШС, в дежурном режиме, В |
17±1,7 |
Максимальное количество ключей ТМ, записываемых в прибор, шт. |
255 |
Количество групп объединения ШС (разделов): |
4 |
Выходные коммутационные параметры ПЦН: |
|
напряжение переменного тока не более, В |
120 |
напряжение постоянного тока, не более, В |
24 |
ток, не более, А |
2 |
Условия эксплуатации: |
|
диапазон температур, °С |
-30…+50 |
относительная влажность воздуха при температуре окружающего воздуха 25 °С, % |
98% |
Габаритные размеры прибора, мм, не более: |
312х214х94 |
Основные атрибуты | |
---|---|
Производитель | ВЭРС |
Страна производитель | Россия |
Интерфейс | Проводной |
Тип устройства | Прибор приемно-контрольный |
Тип передаваемых данных | Аналоговые |
- Цена: 51 000 ₸
