Назначение:
Сбор информации с двух адресных линий связи (АЛС) путем поочередного опроса всех зарегистрированных адресных устройств и передача этой информации по интерфейсу RS-485 в ППКУП Астра-812 Pro или Астра-8945 Pro
Особенности:
- интерфейс RS-485 для подключения к ППКУП;
- подключение до 16-ти* РПА к ППКОП;
- два интерфейса независимых адресных линий связи (АЛС);
- подключение до 250 адресных устройств в каждой АЛС (но суммарно не более 250), с протяженностью каждой АЛС до 1000 м,
- подключение до 250 адресных устройств в «кольцо», протяженность кольца АЛС – до 1000 м;
- узел выходного электропитания 24 В для двух независимых АЛС с защитами от перегрузки;
- порт USB для смены ПО;
- электропитание от двух источников постоянного напряжения (основного и резервного) с номинальным напряжением 12 В или 24 В.
* Обеспечивается в ППКУП и РР версий v5_5
Технические данные:
напряжение питания | от 11 до 27 В |
ток потребления без подключения на АЛС адресных устройств, не более | 100 мА |
Средний ток потребления РПА при подключении на АЛС адресных устройств в количестве N штук: | |
- при питании напряжением 12 В | 200 мА + 0,8 мА * N |
- при питании напряжением 24 В | 100 мА + 0,4 мА * N |
порог начала индикации о неисправности питания | 10 В |
время технической готовности к работе, не более | 10 с |
габаритные размеры | 135,5×85,5×39,5 мм |
Условия эксплуатации: | |
---|---|
- температура | от -30 до +55°С |
- относительная влажность воздуха без конденсации влаги | до 93% при +40°С |
- степень защиты оболочкой | IP20 |
Информативность

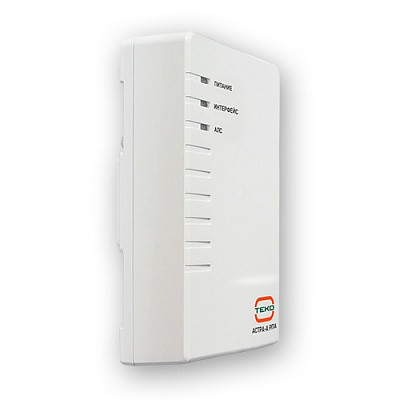

три светодиодных индикатора:- ПИТАНИЕ - для контроля состояния питания РПА
- ИНТЕРФЕЙС - для контроля состояния линии интерфейса RS-485 и наличия собственной регистрации в ППКУП
- АЛС - для контроля состояния АЛС1 и АЛС2, наличия зарегистрированных устройств
Технические характеристики продукции, представленной в каталоге, носят сугубо информативный характер, могут быть изменены без уведомления и не заменяют консультацию специалиста
Характеристики
Основные | |
---|---|
Производитель | ТЕКО |
Страна производитель | Россия |
Основные атрибуты | |
Гарантийный срок | 12 |
Информация для заказа
- Цена: 27 040 ₸
